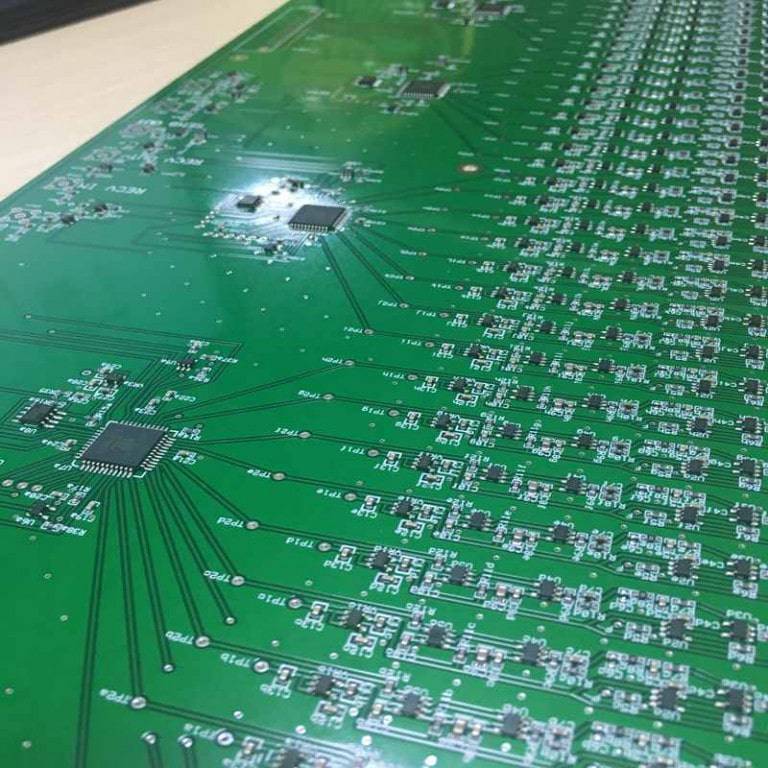

回流焊接時，大多數電路板容易彎曲和翹曲。如果嚴重的話，甚至可能導致零件空焊，墓碑等。我們?nèi)绾畏乐筆CB板在回流焊中彎曲和翹曲？讓金福德為您找到答案。

PCB電路板變形的危害

在自動表面安裝線上，如果PCB板不平整，將導致定位不正確，無法將組件插入或放置在板上的孔和表面安裝墊上，甚至會損壞自動插入機。焊接后，安裝的組件彎曲，并且組件的支腳很難切平整齊。該板無法安裝在機箱或機器的插槽中，因此組裝工廠碰到該板也很麻煩。當前的表面貼裝技術正朝著高精度，高速和智能化的方向發展，這對各種組件所用的PCB板提出了更高的平面度要求。

PCB變形原因分析

1.電路板上銅平面的不平坦區域會加劇電路板的彎曲和翹曲。

通常，大面積的銅箔被設計用于在電路板上接地。有時，Vcc層還設計有大面積的銅箔。當這些大面積的銅箔不能均勻分布在同一塊電路板上時，將引起吸熱和散熱速度不均勻的問題。當然，PCB板也會擴展和收縮。如果不能同時引起膨脹和收縮，則會引起不同的應力和變形。Tg值的上限，板將開始軟化，引起永久變形。

2.PCB 板本身的重量也可能導致板下垂并變形。

回流爐使用鏈條驅動回流爐中的電路板。即，將板的兩側用作支撐整個板的支點。如果板子有超重的零件，或者板子的尺寸太大，由于板子本身的數量，會出現中間凹陷的現象，導致板子彎曲。

解

1.降低溫度對PCB板應力的影響。

因為溫度是板應力的主要來源，所以只要降低回流焊接的溫度或在回流爐中升高和冷卻板的溫度，就可以大大減少板彎曲和板翹曲的發生。但是，可能會發生其他副作用，例如焊料短路。

2.使用高Tg板。

Tg是玻璃化轉變溫度，即材料從玻璃變?yōu)橄鹉z的溫度。Tg值越低，進入回流爐后板開始軟化的速度就越快，變成軟橡膠所需的時間也就越長。當然，板的變形也將變得更加嚴重。使用更高Tg的板可以增加其承受應力和變形的能力，但是材料的價格相對較高。

3.增加PCB板的厚度

為了使許多電子產品的厚度越來越薄，電路板的厚度保持在1.0mm，0.8mm甚至0.6mm。建議在不輕的情況下使用厚度為1.6mm的電路板，這樣可以大大降低電路板彎曲和變形的風險。

4，減少電路板的尺寸和拼圖的數量

由于大多數回流焊爐都使用鏈條將PCB板向前驅動，因此較大尺寸的電路板由于自身重量會在回流焊爐中下垂，因此請嘗試將電路板的長邊作為板邊緣放在因此，由于能夠減小回流爐的鏈條，因此能夠減少由電路基板自身的重量引起的凹陷變形，并且能夠減少難題的發生。低凹陷變形。

5.使用烤箱托盤固定裝置

如果上述方法難以實現，則應使用回流載體（模板）以減少變形量?；亓骱竿斜P可以減少板的彎曲和翹曲的原因是，無論是熱膨脹還是冷收縮，都需要使用回流焊托盤。您可以固定電路板，等到電路板的溫度低于Tg值才能啟動再次硬化，然后可以保持原始大小。

如果單層托盤無法減少PCB板的變形，則必須添加另一層蓋板，并用上下托盤夾住電路板。這可以大大減少通過回流爐的電路板的變形。

6，使用路由器代替V-Cut子板

由于V-Cut會破壞板對板拼圖的結構強度，因此請不要使用V-Cut子板或減小V-Cut的深度。
