當你是一個新系統時，你的設計的可制造性可能是你想到的最后一件事。當我年輕的時候在一個新的電光學系統上工作時，我很沮喪地得知我設計的系統需要完全重新設計。在目前的狀態下，這件事不可能完全脫離生產線。

PCB的設計也應該精簡制造。在設計過程中，需要考慮通孔元件的方向，著陸類型和孔。來自組裝時間，您可以通過在電路板上放置基準標記來幫助您的PCB制造商。這有助于加快電路板的組裝并減少制造/裝配錯誤。

組件方向

當您考慮它時，某些組件可以采用多種方式連接到PCB。對于像電阻器這樣的簡單元件，方向并不重要;該設備對信號極性不敏感。其他組件，如方形和矩形IC，可以放置在具有多個方向的電路板上，這些布置中只有一個是正確的。

為制造商/組裝商提供有關您的正確方向的一些信息。元件和電路板對于確保成品電路板正確制造并按設計運行至關重要。自動拾取和放置機器需要一些參考點來識別空間板的正確位置和方向。這些參考點以基準標記的形式出現在PCB上。

PCB上的隨機銅片實際上是提高制造過程中盈利能力的重要特征。基準標記起著雙重作用，為貼片機提供參考點，以及附近組件的方向指示器。方形和矩形IC沒有可互換的方向，您的裝配工可以根據附近基準標記的位置確定正確的方向。

方形IC在芯片的一個角上有一個可以使用的標記指示組件在板上的正確方向。同樣，矩形IC在芯片的一端具有凹口，指示它們的取向?；鶞蕵擞浛梢苑胖迷赑CB上要安裝IC的區域的一個角落或末端。當正確定向時，IC上的方向凹口將與基準標記相鄰。

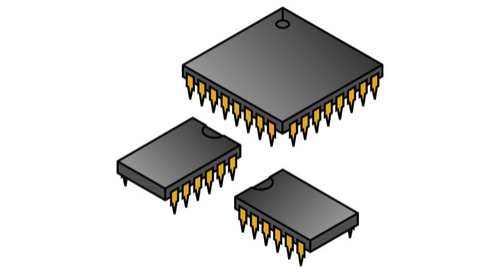

集成電路帶有方向標記

小組化中的基準點和工具孔

除了元件放置，可以在面板化的PCB上放置一個基準標記來指示面板的正確方向。如果您正在制造矩形板，則應將基準標記放置在板的相對角處以及面板的相對角處。這允許拾放機器或其他裝配機器確定面板是否以正確的方向裝載。

IPC標準要求您在面板上放置三個基準點，每個角落一個小組的。這允許拾取和放置機器將整個面板與單獨的板區分開。這也允許取放機器識別面板是否被錯誤地旋轉。

基準點也可用于檢查制造過程中PCB的長度。 PCB的尺寸會略有不同，這些變化會在較大的電路板中累積?？梢杂靡曈X系統測量兩個基準點之間的對角線或橫向距離，并檢查允許的公差。這允許拾放機器或其他裝配機器拒絕不符合允許公差的板。

如果您正在使用在兩側都有表面貼裝元件的電路板。在電路板上，你需要在電路板的兩側放置基準點。這允許裝配機械在板的兩側定位適當?shù)膮⒖?。這同樣適用于鑲板板。您應放置在板上的基準標記的大小取決于裝配機械的能力。再次，請咨詢您的制造商以了解他們的要求。

如果您的PCB需要安裝到其包裝或其他表面，您可以選擇包括各種工具孔。由于工具孔穿過整個PCB，因此孔，附近跡線和內層上的任何電源/接地層之間應該有足夠的間隙。工具孔應保持未電鍍，以便它們與電氣連接保持隔離，并減少短路的可能性。

放置連接器

PCB上的連接器通常有一個明顯的方向。用于外部電纜或設備的連接器通常出現在電路板的一個邊緣，并且將從邊緣向外指向。當面向外的連接器出現在板的角落時，它可以具有兩個不同的方向。基準標記可用于指示連接器的正確方向。

垂直連接器，無論是表面安裝還是通孔連接器，還具有應在板上直接指示的特定方向。這些連接器通常是帶鍵的，這會迫使電纜以特定方向插入?；鶞蕵擞浛捎糜谥甘捐€匙相對于連接器孔或著陸墊的位置。

<小型>黑色PCB上的USB連接器

當您的PCB設計軟件包含最佳CAD工具和集成組件庫時，此處討論的所有PCB元件都可以放置在您的下一個設備中。通過AltiumDesigner®，您可以訪問行業標準的CAD工具，具有多個連接器的組件庫以及為您的制造商生成可交付成果的工具。
